Модульное бетонное укрытие

Укрытия, изготовленные на нашем заводе, соответствуют общим требованиям к защитным сооружениям гражданской обороны по ГОСТ 42.4.08-2021, СП 88.13330.2014, ГОСТ 27751-2014.

Производитель: ПЛИФОРТ/ К-777

Класс бетона

Класс бетона – показатель, определяющий уровень прочности бетона на сжатие. Обозначается латинской буквой В, а цифра рядом показывает значение в МПа.
Класс бетона / Марка бетона / Прочность на сжатие, кгс/см2
В20 / М250 / 261,9
В22,5 / М300 / 294,7
В25 / М350 / 327,4
В30 / М400 / 392,9

В30 - В40

Водонепроницаемости

Водонепроницаемость - характеристика материала, измеряемая в СИ в метрах или паскалях и показывающая, при достижении каких значений гидростатического давления этот материал теряет способность не впитывать и не пропускать через себя воду

W8 - W10

Морозостойкость

Морозостойкость — способность материала в насыщенном водой состоянии выдерживать многократное попеременное замораживание и оттаивание без видимых признаков разрушения и без значительного понижения прочности.

F300

Вес:

до 22 тонн

Ед. измерения:

шт.

по запросу

Кол-воОформить заказ

Данное изделие – это быстровозводимое защитное сооружение гражданской обороны и представляет собой прямоугольный модуль. Сооружение имеет дверной проем, который может быть укомплектован по желанию заказчика, металлическим дверным полотном, толщиной 4мм и шириной от 800 – 900 мм. Напротив входного проема, устанавливается железобетонная перегородка, создавая тем самым заграждение для укрываемых от осколочных воздействий. На боковых стенах укрытия наносится надпись «УКРЫТИЕ» (размер, цвет шрифт – согласовывается с заказчиком). Дополнительно по желанию, возможна поставка комплекта скамеек (исполнение и расположение которых согласовываются с заказчиком).

Сборка сооружения происходит из железобетонных стеновых панелей и плиты перекрытия толщиной не менее 140 мм. Все элементы конструкции скрепляются с помощью сварных соединений на закладных деталях. Монтажные петли для транспортирования и закладные детали для последующей сборки сооружения, устанавливаются в железобетонное основание стеновых панелей и плит перекрытия на этапе изготовления. Стеновые панели и плита перекрытия армируются каркасом из арматуры АIII, диаметр d 10 – 16 мм с шагом ячейки 200х200. (либо 100х100).

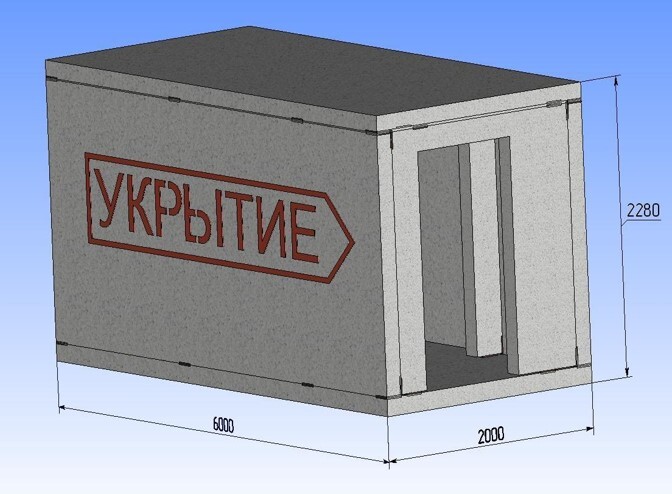

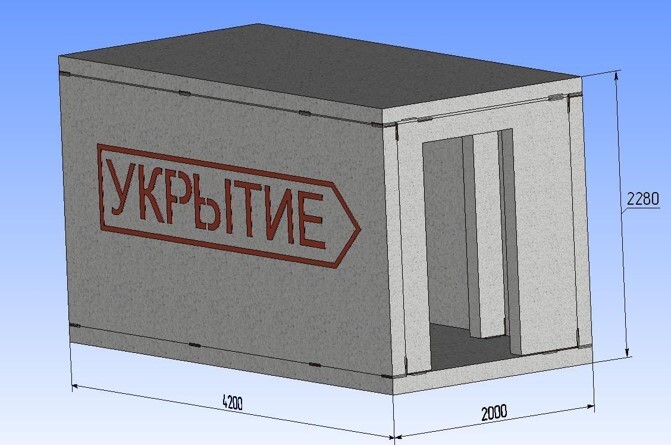

Технические характеристики сооружения:

Длина: 4 260; 4 300; 5 200; 6 000 мм. (размер длины укрытия может быть изменен по согласованию с заказчиком).
Ширина: 2 000 мм
Высота: 2 280 мм
Армирование: арматура АIII, А500 диаметр от d 10 – 16 мм
